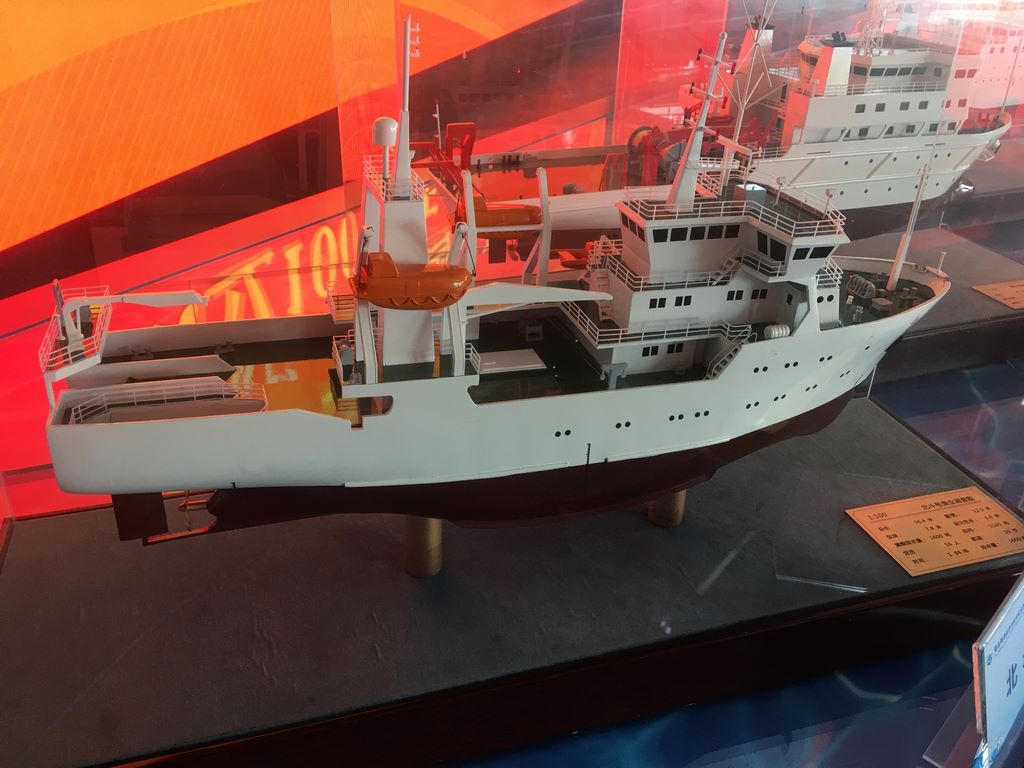

北斗号海洋科学考察船高精度展示模型制作案例

一、项目背景
受国家海洋技术中心委托，我厂承接"北斗号"海洋科学考察船比例高精度模型制作任务。该模型将作为我国海洋科考成就的代表性展品，陈列于国家海洋科技展览馆核心展区，要求还原实船90%以上细节特征，重点表现科考作业设备与船体结构。

二、核心制作工艺
（一）船体成型工艺

1. 采用分层构建法，以5mm航空铝板激光切割出船体龙骨框架，确保2.8米长度内变形量小于0.1mm

2. 船壳使用ABS板材热压成型，通过数控雕刻还原船首破浪线型及舷侧排水口等细节

3. 甲板采用柚木纹PVC激光雕刻，防滑区域通过0.2mm深度的微蚀刻工艺实现真实纹理

（二）上层建筑制作

1. 驾驶室采用透明亚克力多层叠加，内部打印仪表盘贴图后做磨砂处理

2. 雷达支架使用黄铜蚀刻片手工弯折，天线阵列采用0.3mm不锈钢丝编织

3. 救生艇吊架实现可动结构，尼龙齿轮组确保200次以上收放测试无磨损

三、材料选择方案

1. 主体结构：航空铝（骨架）+ABS工程塑料（外壳）

2. 细节部件：黄铜（雷达支架）+尼龙（活动关节）

3. 特殊处理：船底涂覆防紫外线哑光漆，确保五年不褪色

四、涂装与旧化工艺

1. 基础涂装：

• 船体采用三涂三烤工艺，先喷涂白色底漆，水线部分遮盖后喷深灰

• 甲板设备使用聚氨酯哑光漆，橙色救生艇严格按Pantone 158C标准色

2. 细节处理：

• 舷窗采用透明树脂镶嵌，内贴0.1mm厚度的窗帘效果贴膜

• 螺旋桨做电解镀层处理，呈现真实金属质感

3. 展示效果强化：

• 船尾声呐舱内嵌蓝色LED冷光源

• 定制海浪底座用环氧树脂浇铸，模拟三级海况波纹
