1:2.5燃气轮机模型制作厂家,展会设备模型定制工厂

一、项目定位

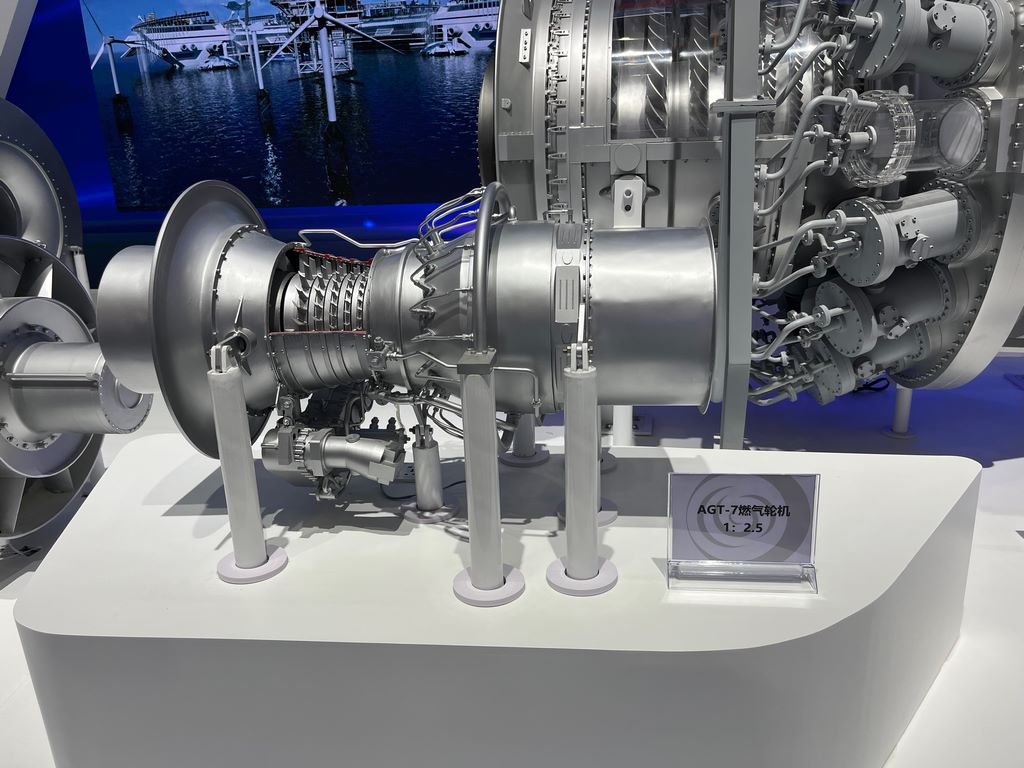

本案例基于某能源集团燃气轮机原型，按1:2.5比例制作展示模型。重点呈现燃烧室结构、涡轮叶片阵列等核心部件，要求达到90%视觉还原度与可拆卸维护功能。

二、分层制作工艺

1. 主体框架构建

   • 采用航空级6061铝合金铸造基座，通过五轴加工中心铣出原厂安装定位孔

   • 外壳分段采用玻璃钢翻模工艺，内侧预埋不锈钢加强筋

   • 进气锥体使用数控车床加工透明亚克力件，内部蚀刻气流导向纹

2. 核心部件还原

   • 涡轮叶片：失蜡法精密铸造镍基合金件，单叶片误差≤0.15mm

   • 燃烧室：3D打印316L不锈钢内胆，外罩激光镂空不锈钢网

   • 管路系统：紫铜管热弯成型，接头处采用磁性快拆设计

3. 动态系统集成

   • 主轴配备微型伺服电机，转速控制在10rpm模拟怠速

   • 燃烧室安装可变色LED灯带，通过PWM调光模拟火焰渐变

   • 液压管路内置甘油溶液循环系统，流速匹配真实工况

三、材料与表面处理

1. 质感还原方案

   • 高温部件：先喷涂高温哑光黑底漆，再干扫钛金色表现氧化层

   • 铸件表面：原子灰塑形后喷涂橘皮纹理漆，局部点锈渍

   • 铭牌标识：0.2mm厚黄铜板化学蚀刻，做旧处理

2. 色彩管理系统

   • 使用工业色卡匹配原厂标准：

     • 机体主色：RAL 7035浅灰（70%哑光+30%金属颗粒）

     • 警示区域：RAL 3020交通红+反光条

   • 管线色环按ASME A13.1标准分色
