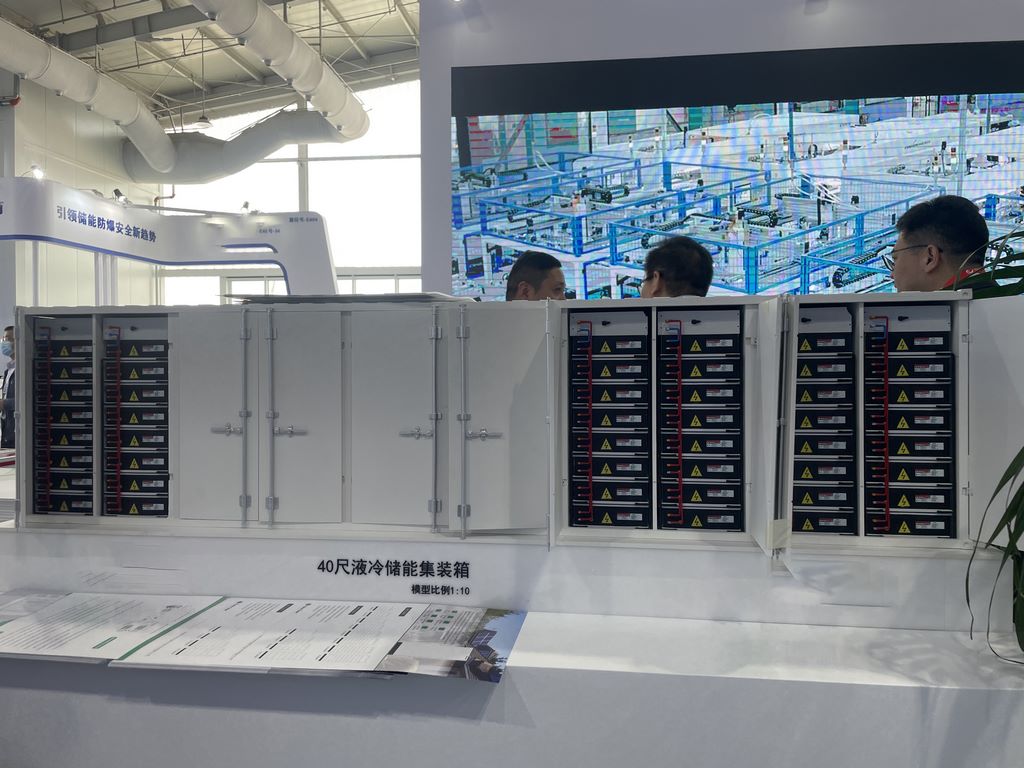

1:10液冷储能集装箱模型制作方案

一、前期准备与材料选型

采用ABS工程塑料作为主体框架材料，兼顾强度与细节表现力。箱体侧板使用0.8mm激光切割亚克力板模拟波纹钢板纹理，内部支架采用黄铜棒手工弯制成型。冷却管路系统选用半透明硅胶管配合3D打印接头，确保管道走向与实机完全一致。所有钣金接缝处预留0.2mm工艺缝，还原工业设备装配特征。

二、核心制作工艺流程

1. 箱体成型

   • 通过CNC精密加工ABS板件，箱体转角采用45度斜角拼接工艺

   • 焊接痕迹模拟：使用0.3mm刻线刀沿焊缝走刀后填充金属补土

   • 门框结构采用"三明治"层压工艺，中间夹装磁铁实现舱门开合

2. 液冷系统还原

   • 主循环管道采用预染色硅胶管热弯定型

   • 泵体组件通过失蜡法铸造铝合金件，表面喷砂处理

   • 管夹使用蚀刻片工艺制作，间距严格按1:10比例布置

3. 电气细节制作

   • 控制面板采用UV平板印刷技术，再现操作界面图文

   • 线缆束使用多股镀锡铜丝编织，末端安装3D打印连接器

   • 警示标识采用水转印工艺，边缘做轻微磨损处理

三、表面处理与旧化工艺

1. 底漆处理

   • 全件喷涂1200目灰色水补土，突出铸造缺陷和机械加工痕迹

   • 箱体顶部做渐变喷涂，模拟阳光暴晒褪色效果

2. 分色涂装

   • 主色采用双组分聚氨酯工业漆，配色误差控制在Pantone色卡±1范围内

   • 风险区域施加荧光橙分色带，边缘保留0.5mm手绘毛边

3. 旧化阶段

   • 干扫技法突出铆钉和检修口边缘

   • 油渍效果使用透明树脂混合油画颜料点染

   • 接地端子周边制作电解腐蚀痕迹
