项目概述

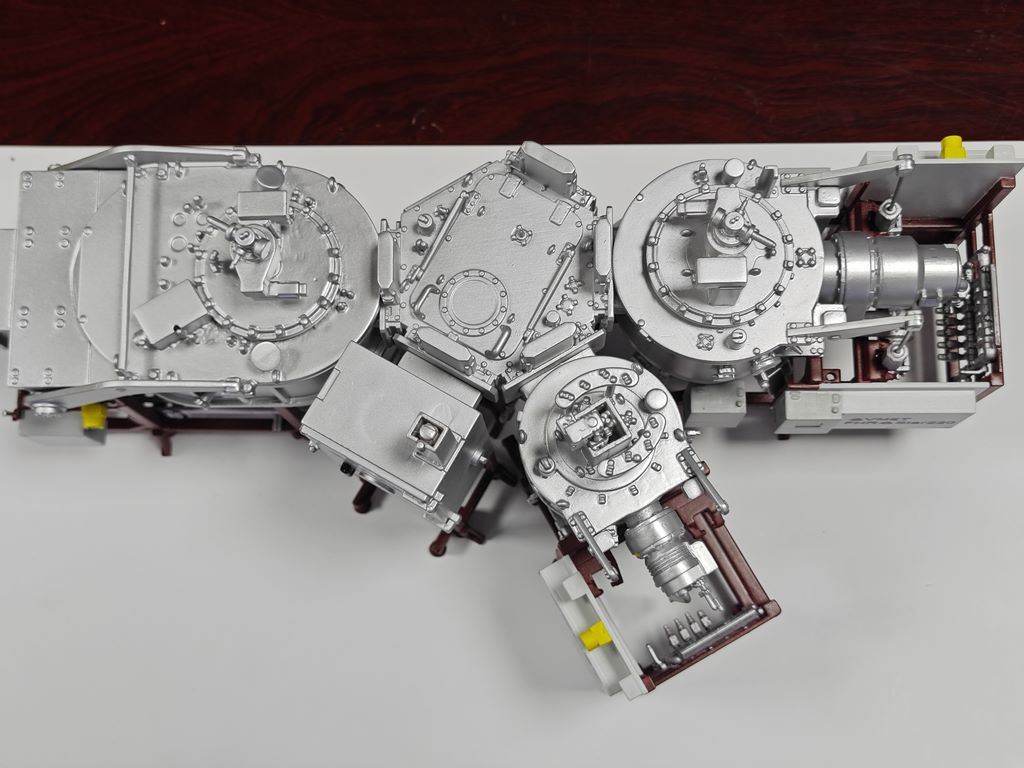

针对客户提供的图纸，制作功能性微缩模型，重点还原其多轴联动机构、真空吸盘组及伺服电机外壳等特征部件，整体还原度目标91%±2%。

核心制作流程

一、数字建模优化

• 对原图进行三维逆向建模，将复杂传动机构分解为18个独立模块（含6个可动部件）

• 对0.5mm以下薄壁结构进行拓扑强化，在齿轮啮合部位预留0.2mm装配间隙

• 关键特征如真空吸盘阵列采用NURBS曲面重构确保圆度误差≤3‰

二、光敏树脂打印

• 材料选择：透明级光敏树脂（BASF Ultracur3D Clear）为主体，混合20%韧性改性树脂提升关节强度

• 分层策略：主体部件采用50μm层厚+正交曝光路径，传动齿系使用35μm超薄层厚

• 支撑设计：菱形网格支撑配合水溶性PVA基接口，确保0.3mm细轴结构完整成型

三、后处理工艺

1. 精细清理

   • 异丙醇超声波清洗（40kHz/15min）去除未固化树脂

   • 冷冻脆化法拆除内部支撑结构（-30℃/2h）

2. 表面精加工

   • 采用钻石研磨膏处理光学级透明部件

   • 传动部件进行石蜡渗透抛光（60℃恒温浸渍）

3. 涂装体系

   • 底漆：双组分聚氨酯底漆（灰色）三遍喷涂

   • 分色：静电喷涂实现设备原厂配色方案

   • 旧化：珐琅洗渍+粉彩打磨表现工业设备使用痕迹

四、装配校准

• 使用激光对位仪调整多轴机构同心度

• 模拟负载测试各关节活动范围（±5°误差控制）

质量验证标准

• 三维扫描比对：关键尺寸偏差≤0.18mm

• 运动测试：连续运转200周期无卡滞

• 表面检测：10倍放大镜观察无可见层纹
