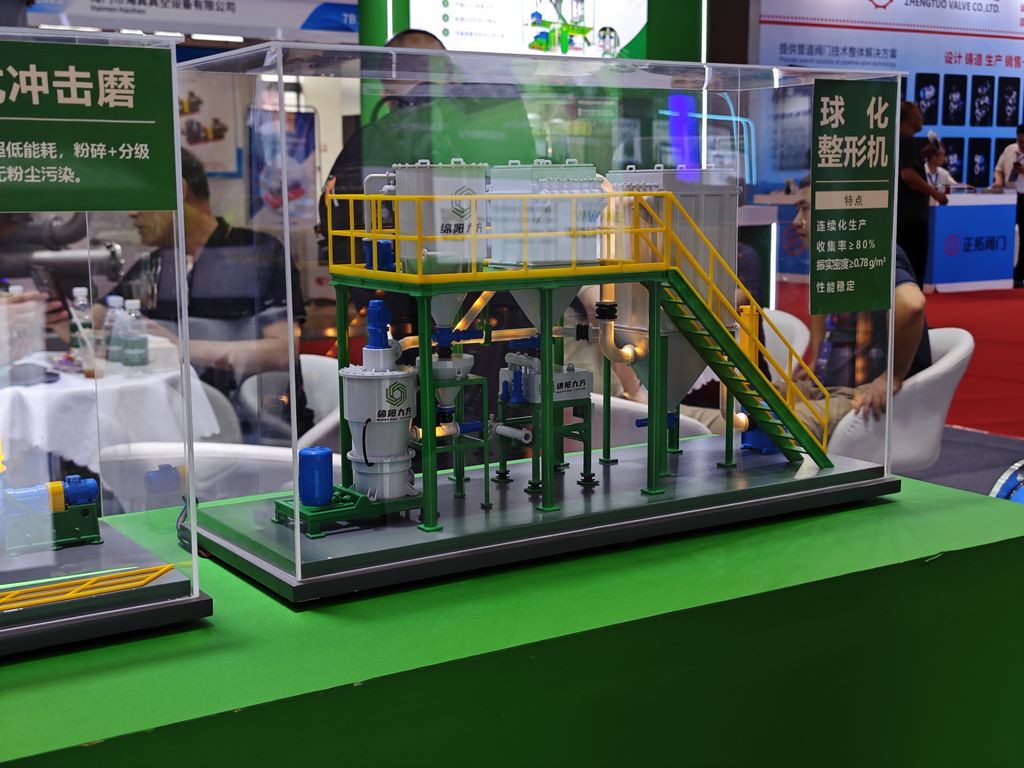

球化整形机模型制作案例

一、数字化建模与结构分解

采用工业级三维扫描仪采集原型设备点云数据，通过拓扑优化将整机分解为187个可打印模块。核心处理腔体按功能划分为：

• 高温整形舱（整体打印）

• 旋风分离器（分体式打印）

• 物料输送系统（动态组件） 所有接缝位置预留0.3mm装配间隙，完美复刻真实设备的模块化特征。

二、精密打印工艺流程

1. 材料选型

   • 主体结构：高韧性光敏树脂（类ABS性能）

   • 透明部件：水晶级透明树脂（UV固化后透光率≥92%）

   • 耐磨组件：掺入陶瓷粉的复合树脂

2. 分层打印策略

   • 0.05mm层厚打印关键表面纹理（包括螺栓防滑齿、散热鳍片等）

   • 45度倾斜支撑方案处理复杂内腔结构

   • 分段固化技术防止大型件变形

三、后处理核心技术

1. 表面精修

   • 超声波清洗去除支撑残留

   • 医用级丙酮蒸汽抛光透明观察窗

   • 微型磁力抛光机处理金属接触面

2. 工业级涂装

   • 底漆：环氧树脂导电涂层（增强附着力）

   • 主色：汽车级金属漆分区域喷涂

   • 标识：水转印技术还原设备铭牌

3. 老化效果制作

   • 高温区：多层透明橙釉烘烤呈现热氧化渐变

   • 润滑部位：微注塑工艺制作仿油渍残留

   • 检修痕迹：手术刀刻划配合矿物粉做旧

四、动态系统集成

1. 微型步进电机驱动分级叶轮

2. 光纤导光模拟物料流动轨迹

3. 触摸屏嵌入设备操作逻辑动画
