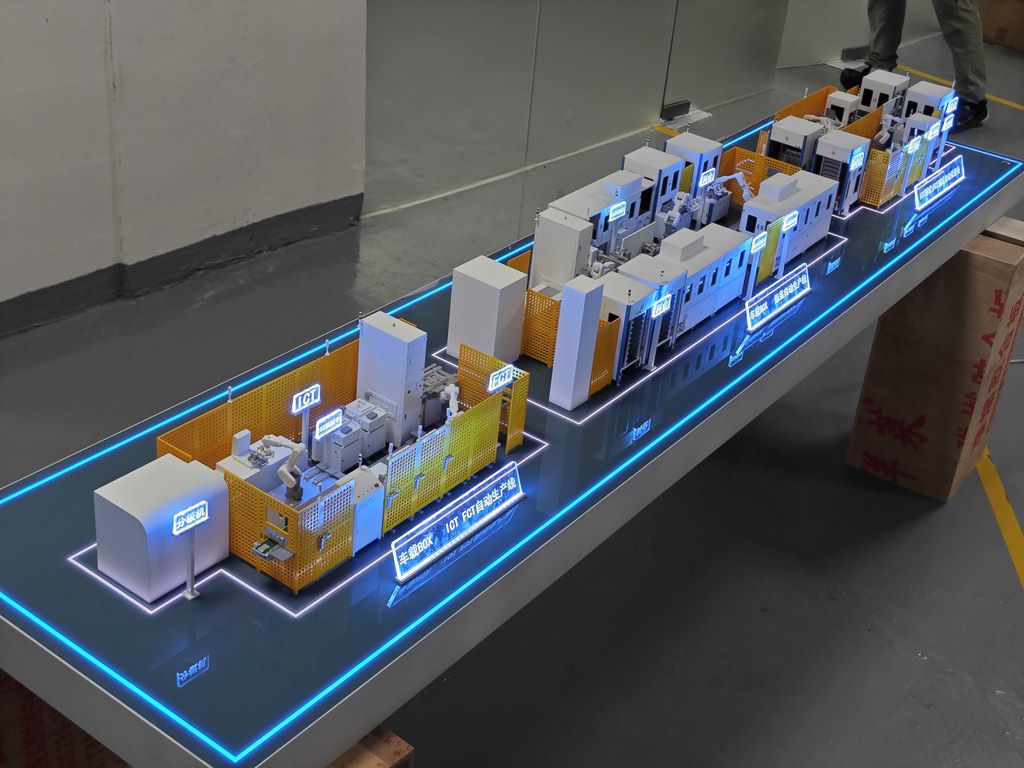

FCT自动化生产线沙盘模型制作案例

项目背景
某电子科技企业委托制作其FCT（功能测试）自动化产线的展示模型，要求精准还原设备布局、安全标识及科技感氛围，还原度达90%以上，用于技术展厅呈现智能化生产流程。

制作工艺核心

1. 产线框架构建

• 阶梯式台面：采用5mm航空铝板分层搭建（底座→分板机→FCT工位→CTO控制塔），与图中递进式布局完全一致。

• 设备定位：根据客户提供的车间照片，用激光切割ABS板制作12台设备基座，误差控制在±0.3mm。

2. 精密设备还原

• FCT测试台：

  • 主体：灰白色ABS板雕刻机箱纹理，面板嵌入0.1mm金属蚀刻片模拟散热孔。

  • 测试探针：直径0.2mm铜丝折弯成型，末端点银漆表现金属触点。




• 分板机：亚克力切割出刀具轮廓，刀片部位粘贴镜面不锈钢箔，再现图中金属反光。

3. 安全系统复刻

• 防护栏：黄铜丝焊接成网格（间距1.2mm），哑光黄漆喷涂，底部用磁吸固定于设备台面。

• 标识系统：

  • "IGBT"等文字：高清水转印技术印制，字体与实机同比例缩小。

  • "山茶花"品牌标识：UV喷绘于设备侧面，保留原品牌红色（潘通 185C）。




材料创新应用

上色与特效工艺

1. 工业级涂装

• 主色调：设备灰白分色喷涂（3层田宫水性漆），干燥后渗入深灰渍洗液凸显设备缝隙。

• 警示元素：FCT工位红色按钮用透明环氧树脂滴塑，模拟凸起按键。

2. 动态光效系统

• 蓝光科技边框：台面边缘开槽埋设柔性LED灯带（色温6500K），导光亚克力板扩散光线，100%还原图中冷光氛围。

• 设备状态灯：CTO塔顶植入微型红灯（频率1Hz闪烁），FCT工位绿灯常亮，表现测试通过状态。

3. 场景活化处理

• 人物情景：

  • 技术员模型：3D打印动态姿势（举平板电脑检测数据），工服按客户实拍照片调蓝灰色。

  • 人影彩蛋：右上角摆放1:50比例腿部模型，复刻图中"意外入镜"的真实感。




• 环境融合：台面喷涂消光保护漆，消除塑料反光；设备底部撒微量黑色旧化粉，模拟电子车间静电尘埃。
