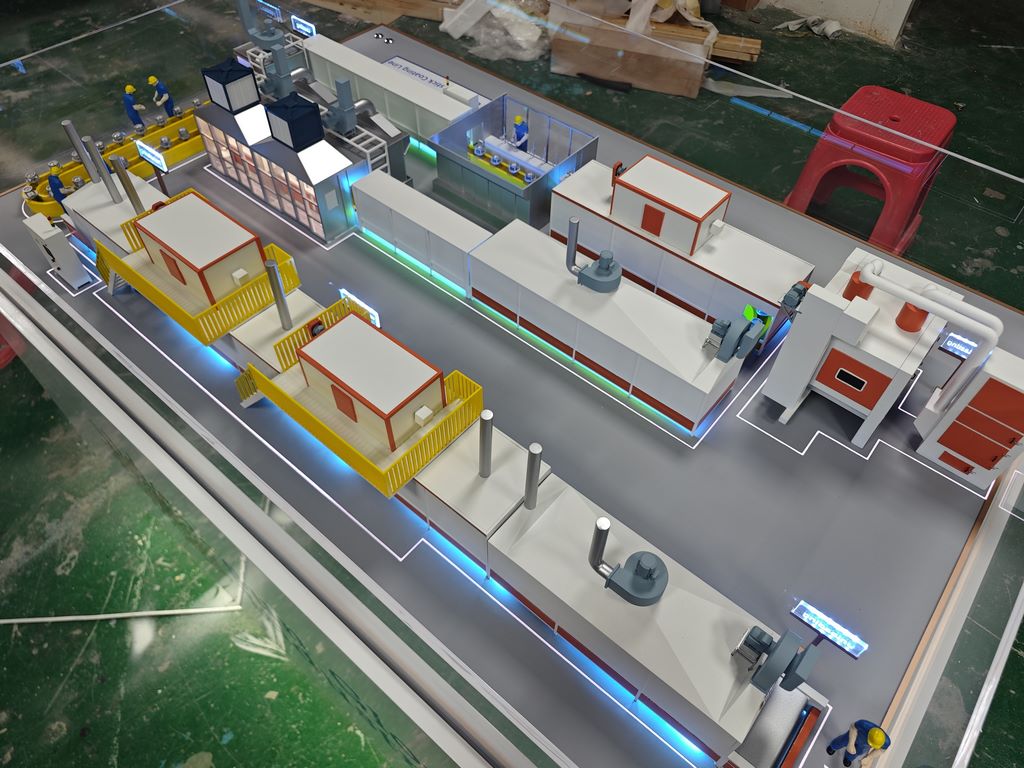

喷镀生产线沙盘模型制作案例

项目背景
某精密制造公司委托制作其智能喷镀车间的沙盘模型，要求高度还原生产线布局、设备细节及作业场景，还原度达90%以上，用于企业展厅展示。

制作工艺与流程

1. 规划与测绘

• 精准测绘：通过实地拍摄300余张车间照片，结合建筑平面图，以1:50比例等比缩放生产线布局。

• 分层设计：将车间划分为预处理区、喷镀区、烘干区、检测区四大模块，采用ABS板切割搭建厂房主体框架。

2. 主体结构制作

• 厂房骨架：3mm厚亚克力板激光切割出墙体轮廓，梁柱结构用PVC方管加固，模拟钢结构支撑效果。

• 设备还原：

  • 喷镀设备：环氧树脂浇注出反应釜外形，表面覆盖蚀刻片模拟金属焊缝。

  • 传送装置：微型链条+铝合金导轨，搭配0.5mm黄铜丝焊接成输送带支架。




3. 细节构件加工

• 管道系统：直径1mm的透明软管模拟输料管道，接口处用银色电镀漆喷涂，体现金属质感。

• 安全设施：护栏采用激光雕刻的网格亚克力，喷哑光黄漆；地面区域线用红色水贴纸精细拼贴。

材料运用

• 主材：ABS板（墙体）、亚克力（透明窗体）、PVC管（结构件）

• 辅材：

  • 金属蚀刻片（设备面板纹理）

  • 软陶（定制化阀门/仪表盘）

  • 透明树脂（模拟玻璃观察窗）




• 耗材：

  • 模型漆（田宫水性漆工业灰/安全黄）

  • 旧化土（模拟设备油污）




后期处理与上色工艺

1. 分色喷涂

• 厂房外墙：灰色工业底漆 + 白色哑光面漆，墙面接缝处渗入深灰珐琅漆强化阴影。

• 核心设备：主体蓝绿色调，通过遮盖喷绘出红色警示条纹（宽0.3mm误差≤0.05mm）。

2. 旧化效果处理

• 干扫技法：在机械棱角处用银色漆轻扫，模拟金属磨损。

• 油渍表现：反应釜底部点涂透明环氧胶+棕色渍洗液，形成垂流状污痕。

3. 动态元素植入

• 灯光系统：在烘干区埋入0.1mm光纤，末端连接LED灯珠，模拟设备运行红灯闪烁。

• 人物场景：3D打印的12个工人模型，手工涂装蓝色工服与黄色安全帽，定位在巡检、操作工位。

场景氛围营造

• 背景道具：绿色绒布模拟厂区绿化，右上角放置3D打印的红色折叠凳（比例精确至1:50），呼应员工休憩场景。

• 统一调色：全场景喷涂消光保护漆，降低塑料反光，提升真实环境光感。
