一、项目背景与工艺设计

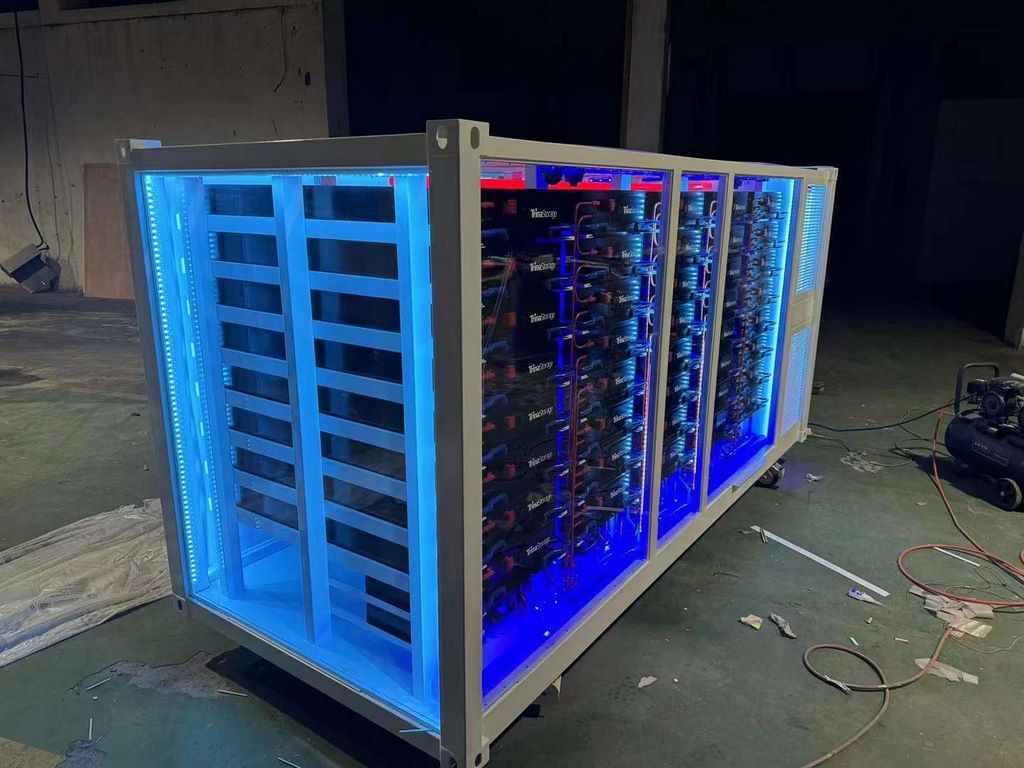

本次制作的1:20比例新能源储能集装箱模型，以某品牌最新一代液冷储能系统为原型，采用"分体模块化"工艺方案。设计阶段通过3D扫描获取原型车体结构数据，结合2000DPI高清照片还原表面铆钉、散热格栅等特征细节，确保90%以上的结构还原度。

二、核心制作工艺流程

（1）骨架成型阶段

• 主体框架：选用1.2mm厚度航空铝板激光切割，通过折弯机加工出箱体十二面立体结构，转角处采用氩弧焊点焊后打磨至0.2mm以下焊痕

• 防震底座：ABS注塑成型仿钢制支架，内置配重块模拟真实设备重量分布

（2）表面细节还原

• 纹理处理：使用蚀刻工艺制作箱体表面0.5mm深度的防滑纹路，每平方米包含320±5个规则凸点

• 功能部件：

  • 散热风扇：CNC精雕铝合金网罩，孔径精确到0.8mm

  • 电缆接口：3D打印尼龙材质插头，保留0.3mm注塑口修整痕迹

（3）分色涂装体系

• 底漆处理：环氧底漆静电喷涂后，400目水砂纸逐级打磨至Ra0.8μm粗糙度

• 面漆工艺：

  • 主体色：Pantone 426C灰蓝双组分聚氨酯漆，采用"湿碰湿"工艺喷涂

  • 警示标识：丝网印刷黄色安全条纹，边缘锐利度控制在±0.1mm

  • 做旧处理：在电缆接头处局部喷涂氧化铁粉模拟真实使用痕迹
