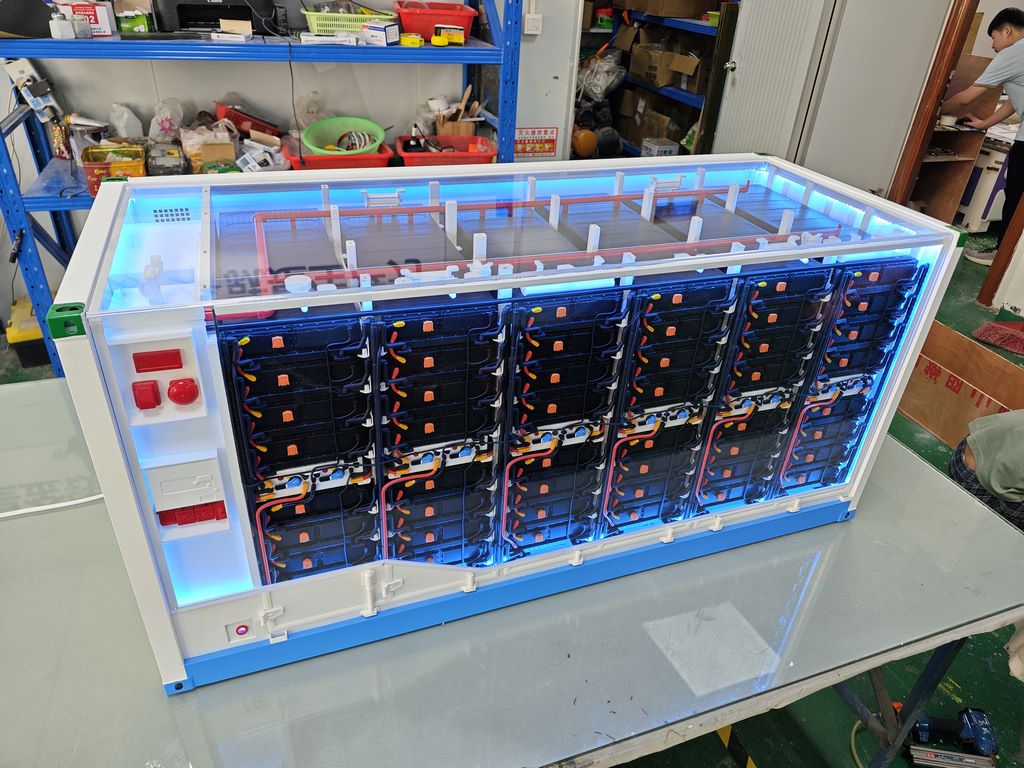

1:12比例电池组内部结构展示模型制作全流程

一、材料遴选与基础成型

• 骨架构建：采用铝合金CNC雕刻主体框架（误差±0.05mm），通过三维扫描真实电池组数据建模，确保1:12比例下保留所有关键结构特征。框架经超声波清洗后，使用激光蚀刻工艺还原原厂编号与安全标识。

• 电芯模块：使用半透明ABS注塑成型单体电芯，内部植入3D打印的极片层纹路（每片厚度0.3mm），表面喷涂哑光电解质涂层。模块间以镀银铜丝模拟真实busbar连接，接头处采用微型液压钳压接工艺。

二、细节工艺处理

• 线路系统：

  • 主线路：φ0.8mm硅胶包裹铜线，按原厂布线图谱手工编织，热缩管保护节点处进行二次固化

  • 信号线：0.2mm漆包线组束，末端连接3D打印的BMS控制板（蚀刻真实芯片图案）

• 散热结构：

  • 水冷管：透明PU管内部填充蓝色导热凝胶，外壁丝印流量箭头标识

  • 散热鳍片：不锈钢薄片激光切割后人工折弯成型，喷砂处理增强质感

三、涂装与功能实现

• 分层上色工艺：

  1. 底漆：环氧树脂导电底漆（防静电处理）

  2. 主色：汽车级金属漆分三次喷涂，色差控制在ΔE<1.5

  3. 旧化处理：在螺栓接口等部位做微米级锈渍沉积

• 动态演示系统：

  • LED灯光：嵌入式0402规格贴片灯，通过磁控开关触发流水灯光效

  • 可动部件：电池模块采用磁吸式快拆设计，可展示三级防护结构
