工业环保处理工艺流程模型制作案例

在环保企业展厅、化工装备展会、工业技术交流场景中，高精度工业设备流程模型是直观呈现多层钢架平台、反应罐体、管道系统、透明反应仓与自动化机械装置的核心载体。本次定制工业环保处理工艺流程模型，以 90% 以上的结构还原度与细腻工艺，完整复刻多层钢架操作平台、护栏楼梯、大型透明反应仓、各类储罐、输送管道以及底部智能机械臂，还原整套环保处理装备的层级结构与功能分区，助力客户在展厅与展会高效展示环保工艺项目优势。

一、需求梳理与前期筹备

客户需求聚焦静态展示场景，要求模型精准还原多层钢结构框架、平台护栏与楼梯结构，清晰展示内部罐体、管路布局、大型透明反应腔体以及自动化机械手，适配展厅长期展示，兼顾视觉通透效果与模型整体结构稳定性。我们首先对设备图纸与工艺资料进行拆解，将模型划分为四大核心模块：多层钢结构平台框架模块、大型透明反应仓模块、储罐与管道管路模块、底部自动化机械装置模块，明确各模块制作比例与视觉展示重点。

二、材料选型与模型制作工序

依照环保设备原型甄选模型制作材料，搭建多层钢结构支撑框架，制作分层操作平台，精细加工黄色安全护栏与爬梯构件。选用高透材料制作中心反应仓，还原腔体通透观感；分体制作各类反应储罐、弯头管道与阀门构件，还原管路走向。独立制作工业机械臂模型，放置于底层输送区域。全部构件精加工完成后进行分层拼装，理顺管道连接关系，整体打磨修边，分色喷涂上色，搭配内部灯光烘托反应仓效果，细化支架焊缝、管路接口、平台细节，完成整套工业环保工艺流程模型装配。

三、成品效果与展示应用

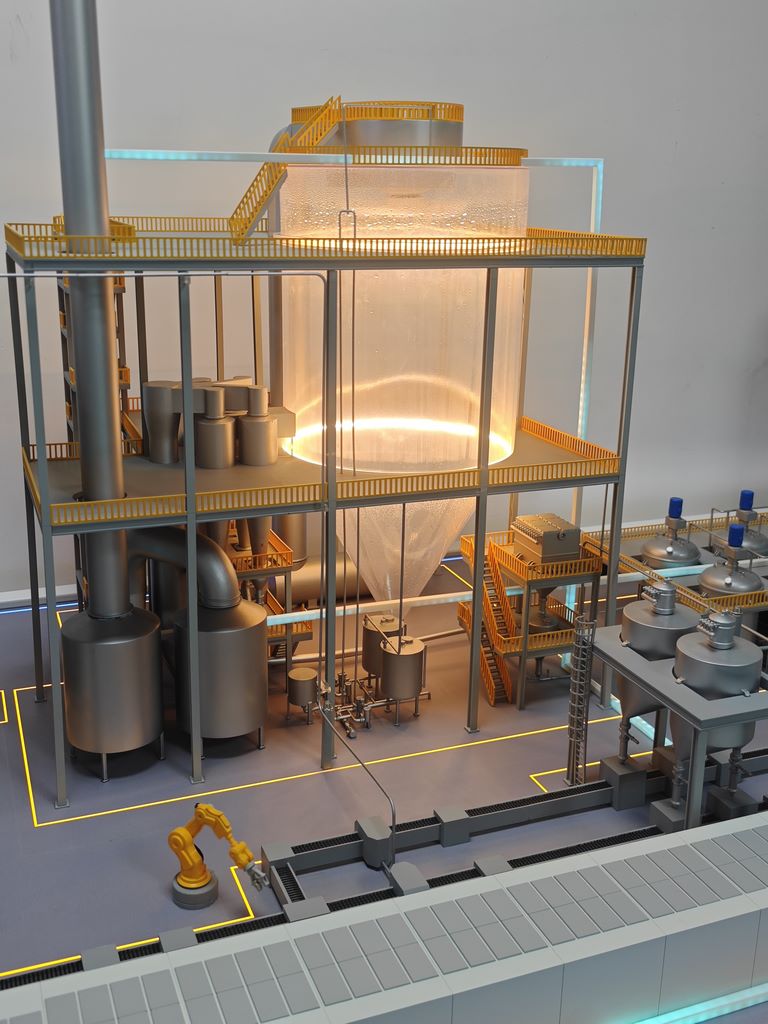

整套模型装配完成后，工业环保处理工艺流程模型还原度高，多层钢架平台、透明反应仓、各类罐体管道与自动化机械手细节完整，能够直观展示整套环保处理装备的层级构造与工艺流向。模型结构稳固，层次分明，适合环保企业展厅、工业装备展会、工程技术展厅长期陈列，也可用于环保工艺项目推介、工业装备技术交流展示。该环保设备工艺流程模型能够直观呈现成套工业处理装备的设计特点，降低工艺方案讲解门槛，是工业展厅成果展示的核心展品。我们承接各类化工、环保成套工业设备模型定制，可依据设备图纸调整比例、外观细节，打造适配各类展示场景的模型作品。
