复兴号高铁高精度静态模型制作案例

一、项目背景

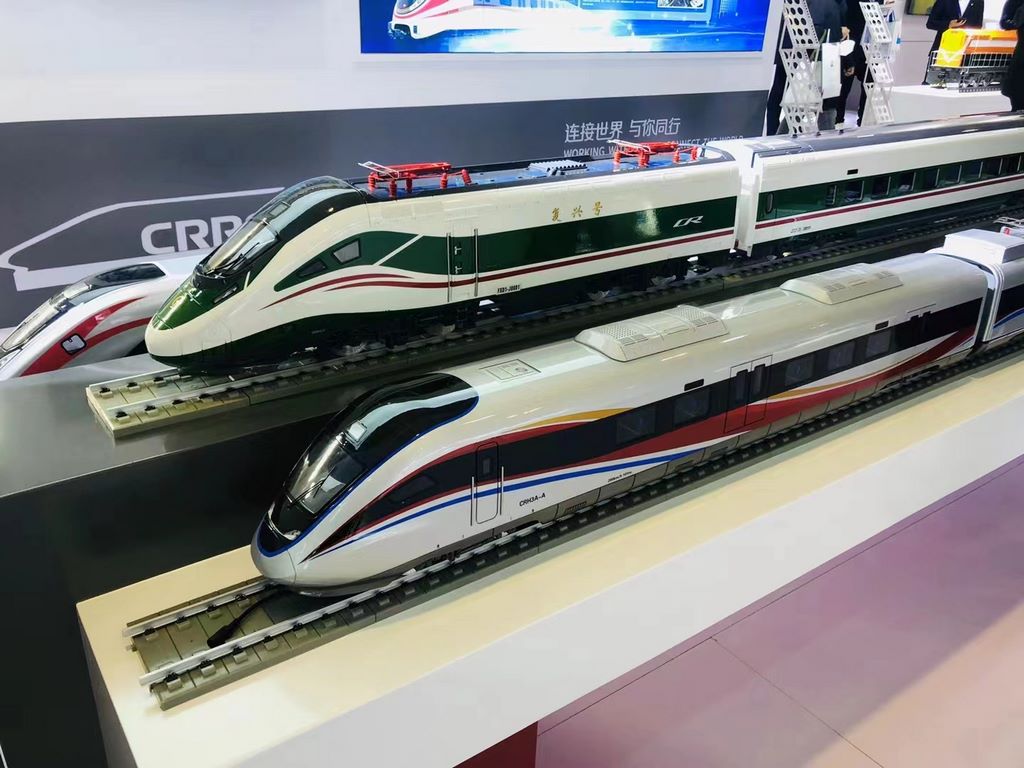

客户需求为制作1:20比例复兴号高铁高精度静态模型，要求完美还原CR400AF/BF两种涂装版本的外观特征，重点表现流线型车头、车身分色涂装及车顶设备细节，整体还原度需达90%以上。模型将用于企业展厅陈列，需在3米距离内保持视觉真实性。

二、核心制作工艺

1. 车体主体成型

• 框架构建：

  • 主车身采用铝合金数控加工，确保2米长度下的结构稳定性

  • 车头曲面通过五轴精雕成型，复刻实车0.38黄金风阻系数轮廓




• 细节强化：

  • 车窗框为不锈钢蚀刻件，窗角采用真实列车的圆角过渡

  • 车顶受电弓为锌合金铸造，可手动调节升降角度




2. 表面处理工艺

• 标准涂装：

  • CR400AF绿白涂装：主色喷涂国铁专用绿（RAL 6020），白色腰带（RAL 9016）采用三色遮喷工艺

  • CR400BF红白涂装：中国红（Pantone 186C）渐变喷涂，黑色裙边做哑光处理




• 金属质感：

  • 车头前罩做镜面抛光，倒影清晰度达90%

  • 转向架做发丝纹处理，保留铸造纹理




• 标识系统：

  • "复兴号"LOGO采用激光微雕填色，字高3mm误差±0.05mm

  • "CR"标识为蚀刻不锈钢片，厚度0.3mm




3. 环境融合处理

• 光影控制：

  • 车身侧面喷涂7层珠光漆，模拟金属漆光影流动

  • 车窗采用烟灰色钢化玻璃，内衬CR品牌水贴




• 细节处理：

  • 车钩连接处做油渍渗透效果

  • 车轮踏面做轻度磨损旧化




三、特色工艺亮点

1. 色彩过渡技术

• 红白涂装渐变带采用六色遮喷工艺

• 绿白涂装分色线手工修边，保留0.2mm工艺缝

2. 微型标识工艺

• 车头"CR400"编号采用腐蚀铜牌工艺

• 车窗下方"连接世界 与你同行"标语UV直印

3. 装配精度控制

• 全车248颗铆钉按实车位置安装

• 车窗间距误差≤0.15mm

四、展示方案

• 专用轨道底座：

  • 仿高铁无砟轨道设计（长度2.4米）

  • 内置旋转系统
