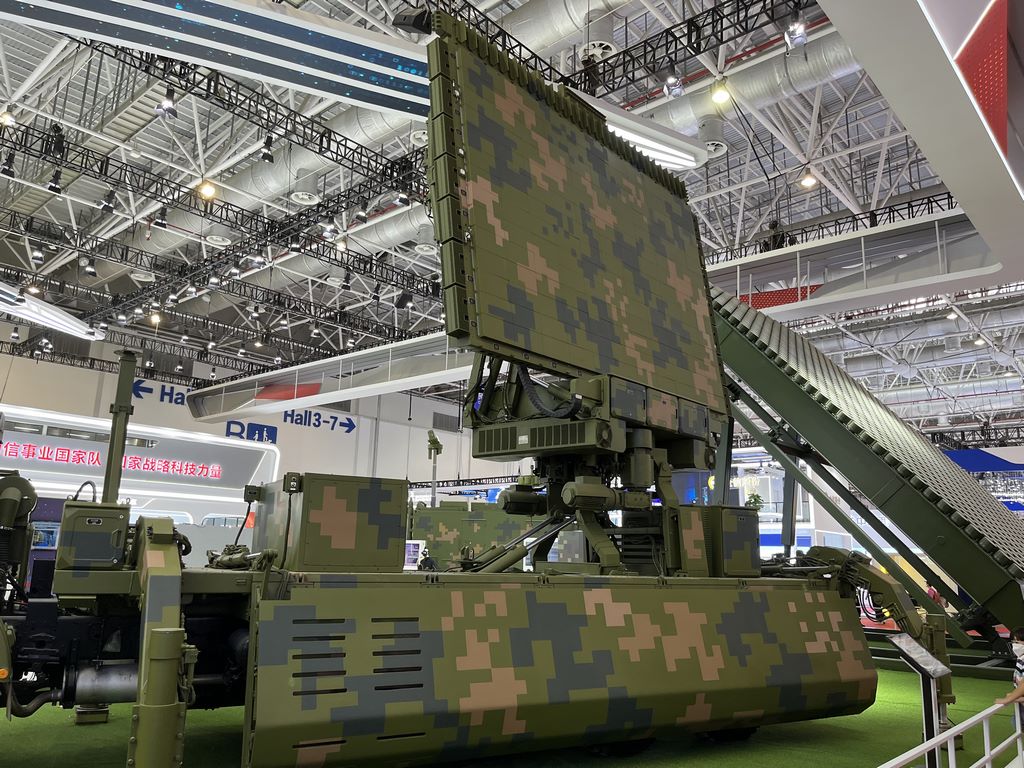

军用雷达设备模型制作案例

一、项目背景

客户需求为高精度军用雷达设备仿真模型，要求外观还原度达90%以上，需体现真实设备的工艺细节与军事装备质感，用于展览展示及训练教学。模型需采用工业级制作标准，确保结构稳固且视觉效果逼真。

二、制作工艺与流程

1. 三维建模与数据还原

• 原始数据采集：根据客户提供的雷达设备图纸及多角度照片，使用三维扫描仪获取关键结构数据，结合手工测绘补充细节（如铆钉、散热孔、电缆接口等）。

• 数字化建模：通过CAD软件构建1:1三维模型，重点还原雷达天线阵列、转轴机构、基座液压装置等复杂部件，确保分件逻辑符合真实设备的装配关系。

2. 材料选择与加工

• 主体结构：

  • 基座与支架：采用航空铝材CNC加工，表面喷砂处理以模拟军用装备的厚重感。内部嵌入配重块，增强模型稳定性。

  • 雷达天线：使用ABS塑料激光切割成型，背面加固金属骨架，防止变形；阵列单元通过蚀刻工艺复刻蜂窝纹理。




• 细节部件：

  • 液压管/电缆：硅胶注塑成型，外裹编织纤维套管，末端连接器为3D打印尼龙件，保留插拔结构。

  • 铆钉/螺丝：不锈钢微缩件，按真实位置手工安装，突出军事装备的工业感。




3. 表面处理工艺

• 底漆处理：全模型喷涂环氧底漆，填补微小瑕疵并增强附着力。

• 旧化效果：

  • 磨损处理：在转轴、边角等高频接触部位，采用干扫技法露出底层金属色。

  • 锈蚀痕迹：局部点涂氧化铁颜料，配合溶剂晕染，模拟野战环境下的自然锈渍。




• 军事涂装：

  • 主色为哑光军绿色（RAL 6003），分色区域使用遮盖喷涂工艺；警示标识采用水转印贴膜，边缘做褪色处理。

  • 天线面罩部分喷涂半透明消光黑，内部加装灰色网格衬底，模拟金属网屏蔽效果。




4. 动态功能模拟

• 手动旋转机构：基座内置轴承结构，天线可水平旋转±120°，阻尼调校至接近真实设备的阻力感。

• 灯光系统：

  • 雷达阵面嵌入LED冷光源，通过导光板实现扫描式动态亮灭（频率可调）。

  • 操作面板加装微型开关，按钮按压有触感反馈。




三、质量控制与验收

• 阶段审核：分白模组装、涂装样板、成品三个阶段提交客户确认，修正细节偏差（如色差、部件间隙）。

• 抗损测试：模拟运输振动环境，对脆弱部位（如天线尖端）进行加固补强。

• 最终验收：在标准光源下对比实物照片，使用色差仪确保涂装符合Pantone军事色卡要求。
