液化天然气运输船静态展示模型制作案例

一、项目概述

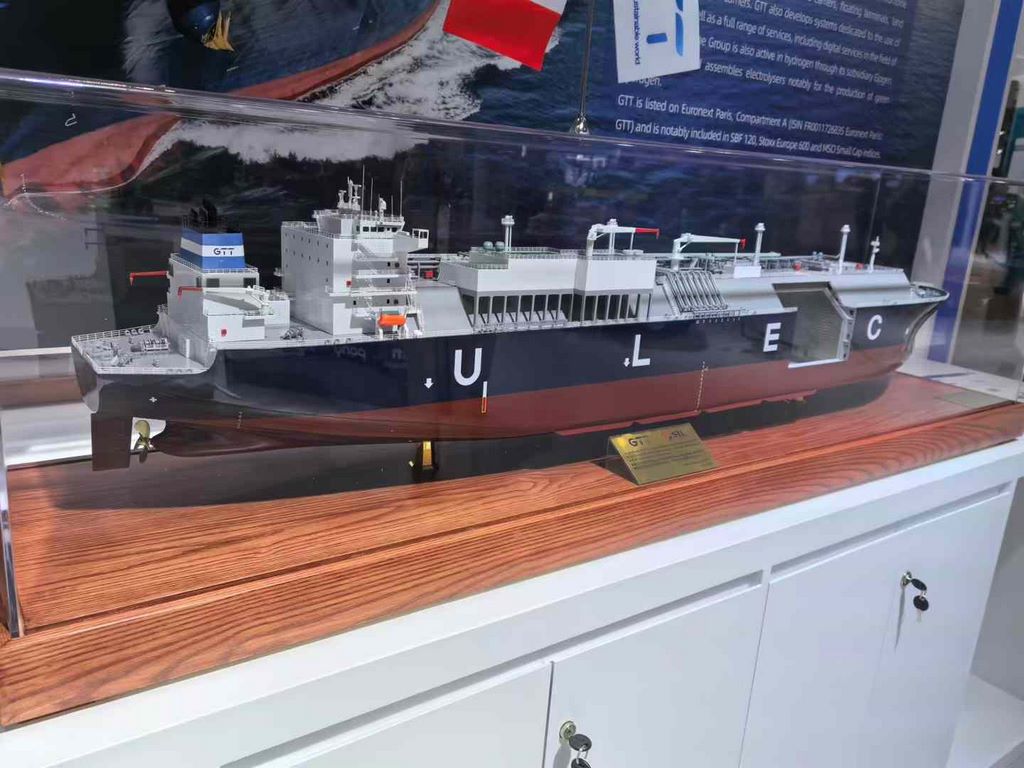

本案例为1:500比例的LNG运输船静态模型，全长约32cm，采用ABS与合金复合材质打造，还原度达90%以上。模型以GTT薄膜型液舱技术船舶为原型，重点表现穹顶液舱、甲板管道系统及船体涂装特征，适用于能源企业展厅与技术展示。

二、核心制作工艺

1. 船体成型

• 分段式模具开发：

  • 主船体分三段开模（艏部/液舱段/艉部）

  • 甲板管道与阀门单独CNC加工

  • 穹顶结构采用旋塑成型保证球面精度




2. 细节还原

• 液舱区域：

  • 4个穹顶用透明亚克力制作

  • 表面蚀刻0.2mm宽加强筋纹路

  • 边缘镶嵌仿铜质密封环

• 甲板系统：

  • 再液化装置管道用0.8mm铜管弯制

  • 阀门组3D打印后手工做旧

3. 品牌元素

• "GTT"标识采用激光雕刻填漆

• 船名"UL EC"为UV直印工艺

三、涂装工艺

1. 底色处理

• 全船喷涂浅灰水补土

• 甲板区域遮盖后喷棕红（RAL 8023）

2. 主色喷涂

• 船体深蓝（RAL 5013）三涂工艺：

  1. 先喷哑光底漆

  2. 遮盖喷涂白色水线

  3. 最后罩半光清漆




3. 特殊效果

• 液舱穹顶内喷淡蓝色渐变

• 甲板管道干扫银灰表现金属质感

• 吃水线做轻度锈渍渗线

四、品控标准

1. 结构测试：

   • 穹顶与船体接缝气密性检测

   • 桅杆抗弯折测试（承受50g侧向力）

2. 涂装验收：

   • 在D65光源下检查色差ΔE≤1.5

   • 水贴边缘无翘起

3. 包装方案：

   • 防静电珍珠棉内衬

   • 亚克力罩内置湿度指示卡
