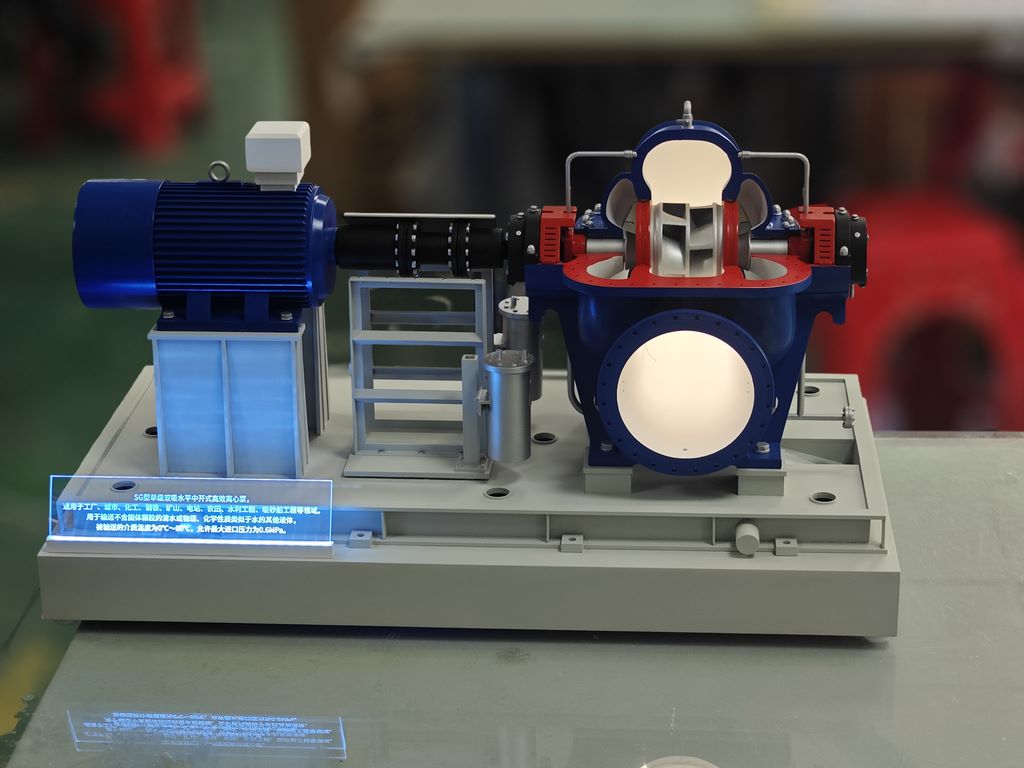

矿山用高效离心泵模型制作案例

项目背景

针对矿山机械培训需求开发的1:10比例可拆解演示模型，需展现泵体内部流道结构、轴封系统及耐磨组件，要求实现叶轮动态旋转演示功能。

核心制作工艺

1. 主体铸造

• 泵壳：采用失蜡法精密铸造铝合金基体，内腔通过CNC加工还原实际流道波纹

• 轴承座：玻璃纤维增强树脂浇注，预留轴系对中调节余量

• 底座：钢板激光切割后焊接成型，表面喷砂处理模拟铸造纹理

2. 运动组件

• 叶轮：3D打印不锈钢粉末烧结，后经电解抛光降低流阻

• 传动轴：车削镀铬黄铜件，键槽部位做硬化处理

• 联轴器：磁吸式分体结构，便于演示拆装过程

3. 防护系统

• 密封装置：透明硅胶模压机械密封件

• 护罩：冲孔钢板折弯成型，网孔按实际防护等级制作

• 管路：紫铜管退火后冷弯，法兰面手工雕刻防滑齿

矿用特色处理

表面强化

• 过流面：喷涂碳化钨涂层模拟耐磨衬板

• 非工作面：刻意保留铸造飞边毛刺增强工业感

• 易损区：用氧化铁粉制作矿浆冲刷痕迹

工况涂装

• 底漆：环氧富锌底漆+聚氨酯中间漆

• 面漆：橘红色警示漆做旧处理

• 腐蚀层：在螺栓连接处点涂电解液锈迹

动态演示系统

• 微型电机驱动叶轮可视旋转

• 可更换不同磨损程度的叶轮模块
