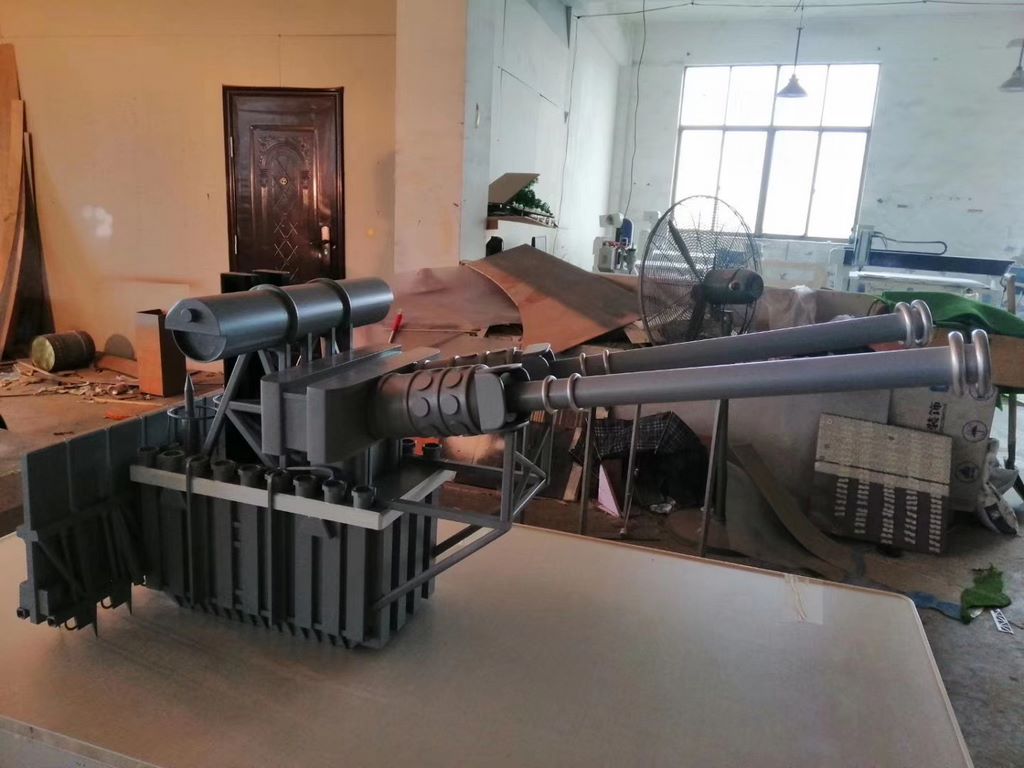

工业设备内部结构模型制作案例

一、项目定位

本项目为某大型压缩机企业的教学展示模型，要求完整呈现设备内部结构系统，包括曲轴箱、活塞组、气阀系统等核心部件，模型整体还原度需达到90%以上，主要用于技术培训和新员工教学。

二、核心制作工艺

1. 主体框架构建采用1:5等比缩放，基座使用20mm厚钢板激光切割成型，经折弯机加工出设备轮廓。内部支撑骨架采用铝合金方管焊接，关键承重部位增加三角形加固结构。

2. 部件精密加工

• 曲轴系统：委托专业铸造厂采用失蜡法铸造，经五轴机床精加工轴颈部位

• 活塞组件：铝镁合金车削成型，活塞环槽使用线切割工艺加工

• 管路系统：紫铜管退火处理后手工弯制，接口处采用银焊工艺连接

3. 透明化处理设备外壳选用8mm厚航空亚克力板，通过CNC加工出观察窗口，边缘进行钻石抛光处理。关键剖面部位采用激光内雕技术呈现内部结构纹理。

三、材料选配方案

• 主体结构：304不锈钢搭配6061铝合金

• 运动部件：黄铜与轴承钢组合

• 密封元件：食品级硅胶复制原厂密封件

• 透明部件：抗UV亚克力与钢化玻璃复合使用

四、表面处理工艺

1. 预处理阶段所有金属件经过喷砂处理，采用三槽式化学镀镍工艺。铸件经振动研磨去毛刺，关键配合面进行手工油石精磨。

2. 涂装工艺底漆使用环氧富锌底漆，喷涂后60℃烘烤固化。面漆采用双组分聚氨酯漆，按原厂色卡调配，分色部位使用激光定位遮罩喷涂。

3. 特殊效果处理

• 磨损部位：干扫技法呈现金属氧化效果

• 油渍痕迹：透明树脂混合油画颜料模拟

• 铭牌标识：采用微刻技术还原原厂字体

五、动态演示系统

配置微型电机驱动曲轴旋转，通过磁耦合传动实现无接触动力传递。油路系统采用透明甘油循环演示，压力表为定制仿真仪表，可真实显示压力变化。
