立体仓库沙盘模型制作：洞察仓储智能化的微观世界

第一部分：概念分解介绍

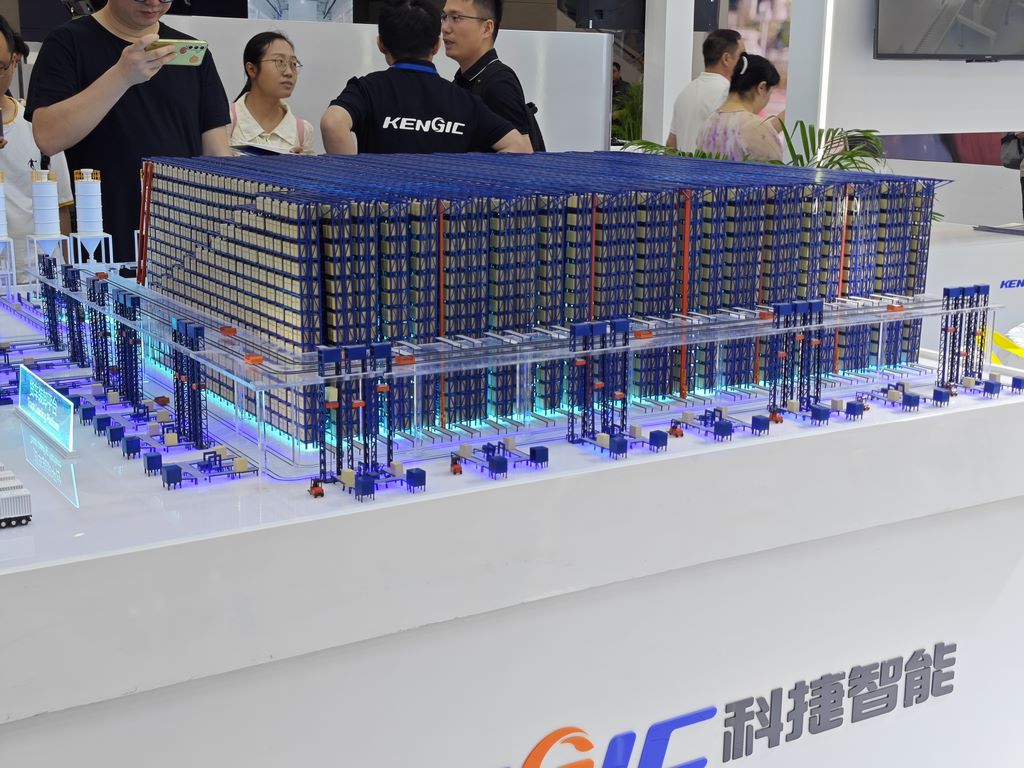

立体仓库沙盘模型制作是将现实中的立体仓库系统，按照一定比例缩小，以实体模型的形式呈现出来的创作过程。它涵盖了多个关键概念和组成部分。

立体仓库核心要素

立体仓库是一种利用高层货架储存货物，并通过自动化设备实现货物存取和搬运的现代化仓储系统。在沙盘模型中，高层货架是重要基础，它以立体结构展示货物的存储空间，不同层数和货格的设计反映了仓库的存储容量和分类方式。自动化设备包括堆垛机、输送机、自动导引车（AGV）等，堆垛机可在货架巷道内垂直和水平移动，完成货物的存取；输送机负责货物的水平运输；AGV 则能自主导航，实现货物的灵活搬运。

沙盘模型构成

除了模拟立体仓库的实体部分，沙盘模型还包括控制系统和展示元素。控制系统是模型的“大脑”，通过电子电路和编程，实现对自动化设备的模拟控制，让设备按照预设程序运行，展示立体仓库的工作流程。展示元素如灯光、标识牌等，能增强模型的直观性和可读性，例如用不同颜色灯光表示设备的运行状态，用标识牌标注货物的存储位置和仓库的功能区域。

第二部分：相关疑问及解答

疑问一：立体仓库沙盘模型制作比例如何确定？

解答：制作比例的确定需综合考虑多方面因素。展示空间大小是首要因素，若展示空间有限，如小型展厅或教室，选择较小比例，如 1:100 或 1:150，能在有限空间内完整展示立体仓库的整体布局和主要设备。若展示空间充足，如大型展览馆，可选择较大比例，如 1:50 或 1:75，使模型细节更清晰，增强视觉效果。此外，还要考虑制作成本和难度，较大比例模型需要更多材料和更精细制作工艺，成本较高。同时，根据展示重点，若重点展示仓库整体结构，较小比例合适；若突出设备细节，较大比例更佳。

疑问二：如何保证沙盘模型中自动化设备的运行模拟效果？

解答：要保证运行模拟效果，需从硬件和软件两方面入手。硬件方面，选择质量可靠、精度合适的电子元件和机械部件，如电机、传感器、传动装置等，确保设备能够准确响应控制信号，实现平稳运行。例如，堆垛机的电机要具备足够的动力和精确的转速控制，以保证其在货架间移动和货叉伸缩的准确性。软件方面，编写合理的控制程序是关键。根据立体仓库的实际工作流程，设计设备的运行逻辑和顺序，通过编程实现设备的自动化控制。同时，要进行多次调试和优化，检查设备运行是否协调，有无碰撞或卡顿现象，及时调整程序参数，确保模拟效果逼真。

第三部分：这么做的好处

对企业宣传的好处

立体仓库沙盘模型是企业展示自身仓储实力和智能化水平的有效工具。在商务洽谈、产品展示等场合，通过沙盘模型直观展示立体仓库的高效运作和先进技术，能给客户留下深刻印象，增强客户对企业的信任和合作意愿。它还可以展示企业在仓储领域的创新能力和解决方案，提升企业的品牌形象和市场竞争力。

对教学培训的好处

在教育领域，立体仓库沙盘模型是物流、仓储等相关专业教学的理想教具。学生可以通过观察和操作模型，深入了解立体仓库的结构、工作原理和操作流程，将理论知识与实际操作相结合，提高学习效果和实践能力。对于企业内部的员工培训，沙盘模型可以帮助新员工快速熟悉立体仓库的运作模式，掌握设备操作技能，缩短培训周期，降低培训成本。

对规划设计的好处

在立体仓库的规划设计和优化阶段，沙盘模型可以作为一种模拟实验平台。规划人员可以通过模型对不同的仓库布局、设备配置和物流方案进行模拟测试，观察和分析货物存储、搬运的效率和流畅性，及时发现潜在问题并进行调整优化，从而制定出更加科学合理的仓库规划方案，降低建设成本和运营风险。

第四部分：详细步骤介绍

收集资料与规划设计

与企业或相关人员沟通，收集立体仓库的实际资料，包括仓库布局图纸、设备参数、货物存储方式等。根据展示目的和空间大小，确定模型的比例和规模。进行整体规划设计，绘制模型的平面图和立体图，明确各部分的位置和相对关系，设计自动化设备的运行路线和流程。

制作底盘与基础框架

根据模型规模和布局，制作合适的底盘。底盘可采用木质、塑料或金属材料，要求平整、坚固。在底盘上按照设计图纸搭建立体仓库的基础框架，使用木条、塑料管或金属型材等材料，通过粘贴、钉接或焊接等方式固定，确保框架的稳定性和垂直度。

制作高层货架模型

根据设计图纸和实际货架尺寸，制作高层货架模型。可使用泡沫板、木板或塑料板等材料，通过切割、雕刻和拼接工艺，制作出货架的立柱、横梁和货格。对货架模型进行表面处理，如喷漆或贴膜，使其颜色和质感接近真实货架。安装货架的细节部分，如货格的隔板、标识牌等，增强模型的逼真度。

制作自动化设备模型

• ‌堆垛机模型‌：使用金属或塑料材料制作堆垛机的框架结构，安装电机、传动装置和货叉等部件。通过编程控制电机的运转，实现堆垛机的垂直和水平移动以及货叉的伸缩动作。

• ‌输送机模型‌：根据输送机的类型，如皮带输送机、滚筒输送机等，选择合适的材料制作输送带或滚筒。安装电机和传动装置，使输送机能够模拟货物的水平运输。

• ‌AGV 模型‌：制作 AGV 的车体结构，安装轮子、电机、传感器和导航装置等。编写控制程序，实现 AGV 的自主导航和货物搬运功能。

搭建控制系统

选择合适的电子元件，如单片机、传感器、继电器等，搭建模型的控制系统。根据自动化设备的运行逻辑，编写控制程序，将程序烧录到单片机中。连接各电子元件和自动化设备，通过电路调试，确保控制系统能够准确控制设备的运行。

安装展示元素与整体调试

安装灯光、标识牌等展示元素，用不同颜色灯光表示设备的运行状态，如绿色表示正常运行，红色表示故障报警。在标识牌上标注货物的存储位置、设备名称等信息，增强模型的直观性。对模型进行整体调试，检查自动化设备的运行是否协调，控制系统是否稳定，展示元素是否正常显示。发现问题及时进行调整和修复，确保模型能够正常运行和展示。

外观美化与完善

对模型进行外观美化处理，如清理表面的灰尘和杂物，修补制作过程中留下的瑕疵。可以在模型周围添加一些绿化景观或装饰元素，使模型更加美观和生动。最后，对模型进行全面检查，确保所有部件安装牢固，功能正常，以最佳状态进行展示。
