电气设备模型制作

一、电气设备模型制作概念分解

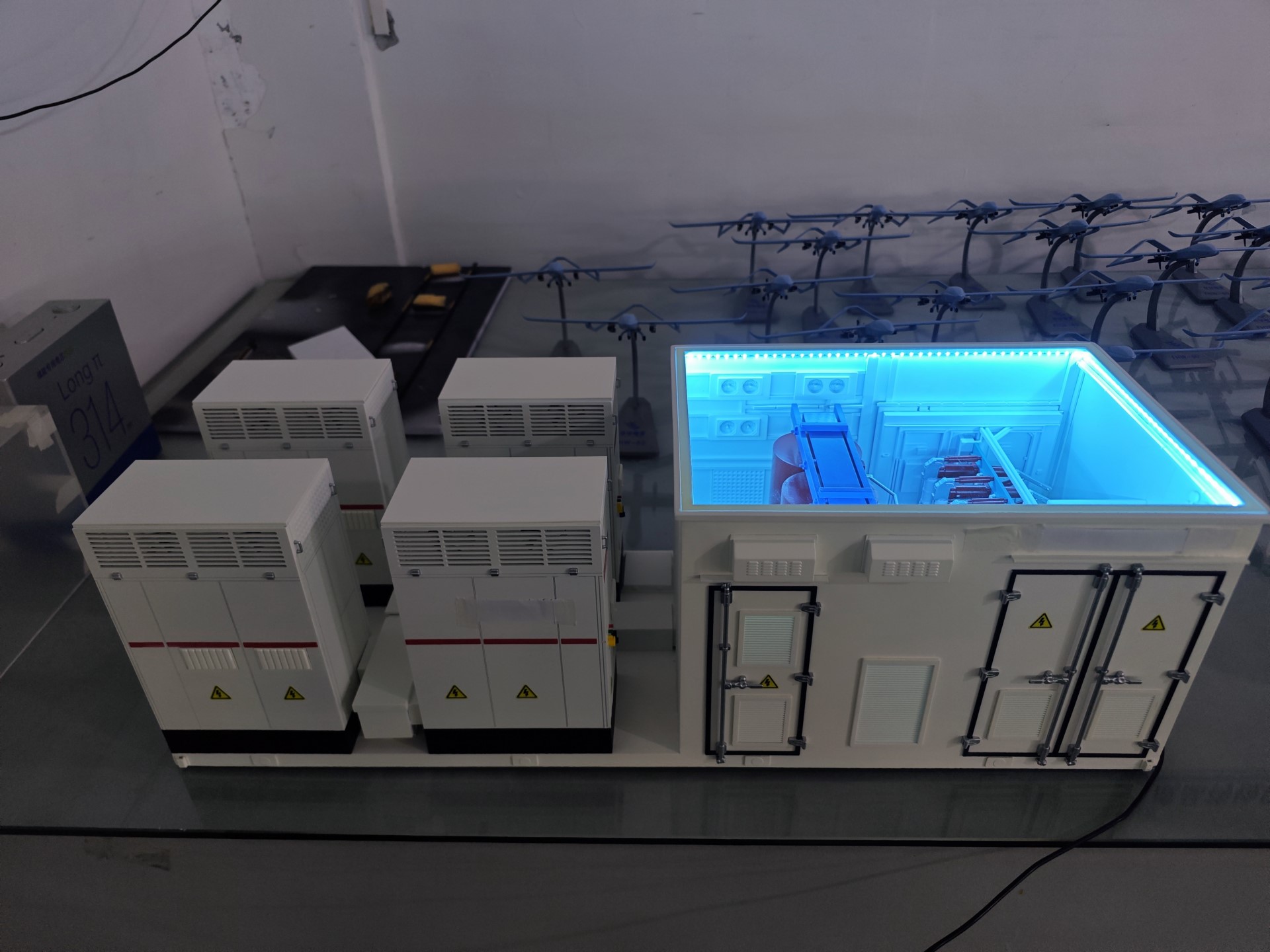

电气设备模型制作，是模型制作厂家针对高低压配电柜、变压器、配电箱、电缆桥架、电气控制系统、光伏逆变器等各类电气设备及配套线路，依据设备原厂图纸、电气回路参数、安装规范及客户定制诉求，以“结构精准复刻、电路逻辑还原、功能场景适配”为核心，通过图纸解析、三维建模、分部件精密加工、模块化组装、线路仿真、功能调试等全流程定制服务，打造的高还原度工业电气实体模型。其核心价值在于将电气设备复杂的内部回路、部件装配、运行逻辑转化为可可视化、可演示、可拆解的缩小版载体，实现“设备形态具象化、电路走向清晰化、运行原理场景化”。

从制作对象来看，涵盖电气核心设备（变压器铁芯、配电柜开关模块、逆变器组件等）、线路系统（电缆、接线端子、母线槽等）、控制模块（PLC控制器、仪表盘、按钮开关等）及配套设施（电缆沟、桥架、接地装置等）；从制作核心维度来看，需兼顾三大要点：一是比例还原（按客户需求定制1:10至1:100不等比例，严格匹配设备尺寸、部件间距、线路排布等关键参数），二是结构复刻（内部部件装配关系、电路回路连接逻辑、接线方式与真机一致），三是功能适配（部分可实现模拟通电、开关动作、指示灯联动、故障报警等动态效果）；同时厂家会根据用途差异，适配电气培训、展会展示、工程验收、研发优化等不同制作标准，满足电力工程、智能制造、建筑电气、新能源等领域多元场景需求。

二、电气设备模型制作常见疑问及解答

疑问一：电气设备内部回路复杂且接线精密，模型能否精准还原电路逻辑及部件细节，满足技术展示与培训需求？

解答：作为专业模型制作厂家，我们可实现电气设备电路逻辑与部件细节的高精度复刻，完全适配技术场景需求。制作前期，技术团队会全程对接客户获取原厂电气图纸、回路原理图、部件清单，若客户无完整资料，可提供上门实地测绘、设备扫描服务，通过激光三维扫描采集部件尺寸、接线端子位置等精密数据，借助电气CAD图纸还原回路连接逻辑，确保接线方式、回路走向与真机一致。细节上，严格复刻配电柜内部开关、继电器、熔断器等部件的排布，采用微型仿真线路还原电缆走向与接线工艺，甚至细化到端子编号、线号标识、接地符号；功能上，通过低压仿真系统实现模拟通电效果，搭配LED指示灯标注回路通断状态，可演示开关动作、故障报警等场景，既保证技术严谨性，又能直观传递运行原理。

疑问二：不同用途（电气培训、行业展会、工程验收）的电气设备模型，在材质工艺上如何差异化定制以兼顾安全性与需求？

解答：我们会基于场景核心需求与电气安全特性，定制差异化材质工艺方案，平衡安全性、实用性与展示性。电气培训场景：侧重耐磨可操作性与安全防护，主体采用高强度阻燃工程塑料与铝合金组合，核心部件选用金属材质强化质感，采用模块化可拆卸设计，可拆解至设备外壳、内部模块、线路系统层级，连接处采用卡扣式结构适配反复拆装，同时采用低压仿真电路（≤12V）避免触电风险，标注回路编号与操作指引，助力学员快速熟悉设备结构与接线逻辑；行业展会场景：侧重视觉冲击力与互动性，主体采用轻量化ABS工程塑料搭配透明亚克力（展示内部回路），通过CNC加工保证结构精度，加装静音控制模块、LED灯光系统（模拟电流流向、回路通断），搭配触控屏实现工况切换演示，外观采用喷绘工艺复刻设备铭牌与工业质感，适配展会频繁演示与运输需求；工程验收场景：追求极致精准度，采用阻燃树脂、金属饰件，严格按工程图纸还原设备布局、线路走向及安装规范，尺寸误差控制在±0.1mm内，可直观呈现工程施工效果，助力验收环节快速核查是否符合设计标准。

三、电气设备模型制作的核心好处

对电力企业、建筑工程公司、职业院校、电气设备厂商及科研机构而言，定制电气设备模型具有显著实用价值，也是我们厂家聚焦的服务核心：

1.   助力电气培训提质降本：电气设备实操培训风险高，真机接线错误易引发短路、设备损坏等问题，且不便大规模开展基础培训。模型可实现“安全化、可视化、重复利用”培训，帮助学员在无风险环境中熟悉设备结构、回路接线、故障排查，缩短培训周期，减少真机损耗，同时可模拟复杂故障场景，提升学员实操能力与应急处理水平。

2.   赋能产品展示与工程洽谈：在电气行业展会、工程招投标场景中，模型可直观呈现设备结构优势、回路设计合理性、安装布局方案，相较于抽象图纸与文字，能快速抓住客户与甲方注意力，清晰传递技术实力与工程可行性，帮助设备厂商与工程公司提升合作洽谈成功率，强化品牌专业形象。

3.   辅助工程优化与故障预判：电气工程施工前，模型可将设计方案实体化，帮助施工团队与甲方直观核查设备布局、线路走向、空间适配性，提前发现回路冲突、接线隐患、安装空间不足等问题，优化施工方案，减少后期返工成本；科研场景中，可快速验证新型电气控制方案的可行性，缩短研发周期、控制研发成本。

四、客户电气设备模型制作案例及成果

案例一：某职业院校高低压配电柜培训模型定制

客户需求：定制6台1:20高低压配电柜模型，用于电气专业学员实操培训，要求可拆解至内部模块层级，精准还原回路接线逻辑，具备模拟通电、故障报警功能，材质耐磨适配反复拆装，标注回路编号与操作提示。我们接到需求后，对接获取配电柜原厂电气图纸，采用阻燃工程塑料打造柜体，金属材质制作开关、端子等核心部件，通过低压仿真电路实现模拟通电，搭配LED指示灯标注回路通断，模块化设计确保可反复拆装，关键部位雕刻回路编号与操作指引，配套故障模拟教程。成果：模型投入教学后，学员对配电柜结构与接线逻辑的掌握周期缩短45%，无需依赖真机即可完成基础接线与故障排查演练，彻底规避了真机培训的触电风险，每年为院校节省真机培训成本近8万元，获得教研团队高度认可，后续追加4台同类型模型订单。

案例二：某电气设备厂商变压器展会模型定制

客户需求：定制2台1:15油浸式变压器模型，用于电气行业展会展示，要求透明展示铁芯、绕组结构，还原油循环冷却系统，具备模拟运行灯光效果，外观复刻工业涂装与品牌标识，兼顾展示质感与运输便捷性。我们采用透明亚克力制作变压器外壳，金属材质打造铁芯与绕组，通过LED灯光系统模拟油循环流动与通电运行状态，ABS工程塑料搭配金属饰件优化整体质感，采用多层喷绘工艺复刻品牌标识与工业涂装，模块化设计便于拆分运输，同时做防刮、防尘处理适配展会场景。成果：模型在展会上成为核心展示亮点，累计接待参观客户200余批次，帮助客户清晰传递变压器内部结构与冷却系统优势，现场达成9项合作意向，相较于传统图纸展示，意向转化率提升40%，有效强化了企业品牌影响力。
