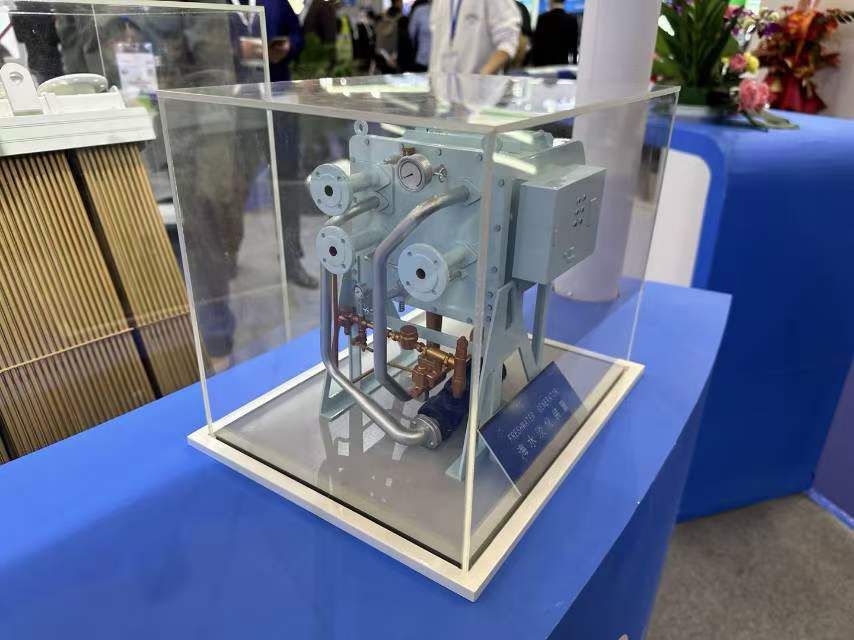

海水淡化装置工业模型制作案例

一、项目背景与需求

某环保科技企业委托我司制作一套比例的海水淡化系统模型，用于技术展示和客户参观。客户提供了完整的工程图纸和设备照片，要求模型精确还原工厂布局和工艺流程，包括海水取水、预处理、高压泵送、膜组分离、淡水储存及浓水排放等核心环节，整体还原度需达到90%以上，并具备动态演示功能。

二、制作工艺与流程

1. 图纸分析与三维建模
   基于客户提供的详细工程图纸和现场照片，使用专业建模软件进行1:1比例的三维建模。重点核对设备尺寸、管道走向和空间布局，确保模型结构与实际工厂完全对应。针对反渗透膜组、高压泵等核心设备进行精细化建模，保留所有功能细节。

2. 主体结构制作

• 基座与框架：采用高强度亚克力板CNC精加工，内部铝合金骨架支撑，确保整体稳定性。

• 厂房结构：按照图纸尺寸激光切割ABS板材，表面进行拉丝处理模拟金属质感，并添加铆钉、检修门等细节。

• 设备单元：

  • 预处理系统：透明树脂浇筑成型，内部可见多层过滤介质

  • 高压泵组：金属材质车削加工，表面阳极氧化处理

  • 膜组装置：定制透明有机玻璃管阵列，内置光纤照明系统




3. 管路系统制作
   严格按图纸还原管道网络，采用不同直径的铜管和ABS管材，通过热弯工艺成型。关键节点处安装微型阀门和压力表，所有接口位置与实物完全一致。

三、表面处理与涂装

1. 设备涂装：

• 主设备采用工业灰（RAL 7035）哑光喷涂

• 管路系统按功能分区着色（原料管-深蓝、淡水管-浅蓝、浓水管-橙色）

• 锈蚀效果：在法兰接口等部位进行轻度做旧处理

2. 环境细节：

• 地面采用环氧树脂混合石英砂，模拟防滑地坪

• 添加安全标识、操作标牌等细节元素

• 控制室仪表盘采用高清印刷，确保文字清晰可读

四、动态系统集成

1. 流体演示系统：

• 微型水泵驱动蓝色液体循环，模拟海水流动

• 膜组区域设置渐变灯光，表现过滤过程

• 浓水排放口配置雾化装置

2. 控制系统：

• 采用PLC编程控制设备运行时序

• 触摸屏集成操作界面，可切换不同演示模式

• 所有动态元件隐藏布线，保持外观整洁
